Gipskarton

Gipskarton

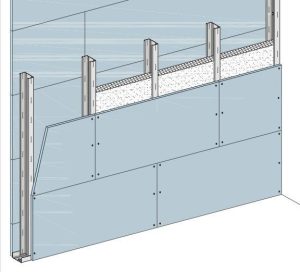

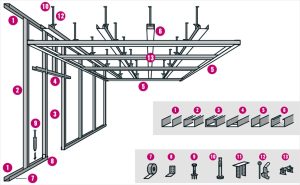

Alle Bauelemente werden an einer Ständerkonstruktion befestigt. Bei dieser Montage der Deckenmodule, des sogenannten Gipskarton ‘s ist eine Ständerkonstruktion mit einer Mindestbreite von 50 mm erforderlich. Weiter muss die Metallständerkonstruktionen  der DIN 18182 entsprechen.



So sind bei der Modul auf Ständer Montage die Befestigungsmittel in der Ständerkonstruktion verankert. Dazu ist eine Ständerkonstruktion mit je einem Ständer an den Modulseiten und in der Modulmitte erforderlich. Das Abstandsmaß der Ständer beträgt 312,5 mm. Bei der Montage der Elemente über einer stützenden unteren Lage (z.B. einer Gipskartonplatte) kann der Ständer in der Modulmitte entfallen und das erforderliche Ständer-Abstandsmaß beträgt 625 mm. Die Befestigung der Module erfolgt nur auf den Ständern. So ist die Position der Module an die Position der Ständer gebunden, ein Fugenversatz ist hier nicht möglich.

Modulbefestigung:

So eine Modulbefestigung erfolgt immer von einer Modulseite über die Modulmitte zur anderen Modulseite oder von der Modulmitte aus nach links und rechts Keinesfalls zuerst an den Modulseiten und dann in der Modulmitte. Bei Montage auf einem Untergrund mit statisch tragender Funktion ist eine „schwimmende“ Modulbefestigung (z.B. auf einer Lattung) oder mit Befestigungsmittel, die geringfügige seitliche Bewegungen zulassen (z.B. mit Klammern) erforderlich. Bewegungen des Bauteils, wie geringe Setzungen, können so kompensiert werden und die Module bleiben spannungsfrei.



Materialbeschreibung Höhe  mm Breite mm Fläche m²
GK Modul 12,5 mm 8 mm Rohr 2000 625 1,25
GK Modul 12,5 mm 8 mm Rohr 2000 310 0,62
GK Modul 12,5 mm 8 mm Rohr 625 1250 0,78
GK Modul 12,5 mm 8 mm Rohr 1250 625 0,78



Materialbeschreibung Höhe  mm Breite mm Fläche m²
GK Modul 15 mm 10 mm Rohr 2000 625 1,25
GK Modul 15 mm 10 mm Rohr 2000 310 0,62
GK Modul 15 mm 10 mm Rohr 625 1250 0,78
GK Modul 15 mm 10 mm Rohr 1250 625 0,78



Materialbeschreibung Höhe  mm Breite mm Fläche m²
GK Modul 20 mm 11,6 mm Rohr 2000 625 1,25
GK Modul 20 mm 11,6 mm Rohr 2000 310 0,62
GK Modul 20 mm 11,6 mm Rohr 625 1250 0,78
GK Modul 20 mm 11,6 mm Rohr 1250 625 0,78



Materialbeschreibung Höhe  mm Breite mm Fläche m²
GK Modul 25 mm 11,6 mm Rohr 2000 625 1,25
GK Modul 25 mm 11,6 mm Rohr 2000 310 0,62
GK Modul 25 mm 11,6 mm Rohr 625 1250 0,78
GK Modul 25 mm 11,6 mm Rohr 1250 625 0,78



Gipskartonmodule sind bis zu einer maximalen Betriebstemperatur von 45°C geeignet.
