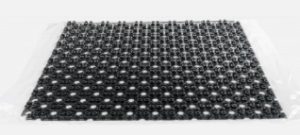

Das Sanierungssystem des herkömmlichen Noppensystems für den Neubau, verfügt über eine selbstklebende PS-Folie mit trittfest ausgeformten Rohrhaltenoppen zur sicheren Fixierung des Heizrohres in der Dimension von 12 x 1,3 mm am Boden. Die Lochungen in Noppen und Fläche sorgen für einen festen, „unverrutschbarenˮ Verbund zwischen dem Bodenuntergrund und der Dünnschicht-Nivelliermasse. Es ermöglicht flexible Verlegeabstände von 5 / 10 oder 15 cm.
| Materialbeschreibung | Stärke | Verkehrslast in kN/m² | |
| selbstklebendes Systemelement | 13 mm | ||
| Knauf Gipsgebunde Bodenausgleichsmasse | Knauf N 440: begehbar nach ca. 5 Stunden, Verbrauch: ca. 1,8 kg/mm/m² | 10-40 mm | |
| Knauf Gipsgebunde Bodenausgleichsmasse | Knauf N 430: begehbar nach ca. 3 Stunden, Verbrauch: ca. 1,6 kg/mm/m² | 2-30 mm |
Aufbauvorschlag
- Knauf Bodenausgleichsmasse N 440 /N 430
- Selbstklebendes Systemelement
- Heizrohr 12×1,3 mm
- Knauf Schnellgrund
Materialbedarf pro m²
| Materialbeschreibung | ||||
| Rohrabstand (cm) | 5 | 10 | 15 | |
| Rohr (m) | 20 | 10 | 6,3 | |
| Systemelement (m²) | 1 | 1 | 1 | |
| Randdämmstreifen (m) | 1 | 1 | 1 | |
| Knauf Schnellgrund 1 für ca. 10m² | ||||
| Gipsgebundene Bodenausgleichsmasse N440 Verbrauch ca. 1,8kg/mm/m² | begehbar nach ca. 5 Std. | |||
| Gipsgebundene Bodenausgleichsmasse N440 Verbrauch ca. 1,8kg/mm/m² | begehbar nach ca. 3 Std. |
Der zu bearbeitende Boden sollte den Anforderungen der DIN 18202 -Toleranzen im Hochbau entsprechen. Insbesonders sind die Ebenen Toleranzen einzuhalten. Der Boden muss frei von Rückständen sein. Gegebenenfalls muss der Boden maschinell abgeschliffen werden. Anschließend muss die Fläche ausreichend mit einem geeigneten Mittel grundiert werden. Die Noppenplatten müssen zusätzlich im Außenbereich mit geeigneten Montagehilfen fixiert werden, um ein Hochstellen der Noppenplatten durch den Drall der eingelegten Rohre zu verhindern. Bitte beachten Sie, dass der Systemaufbau keine Trittschall-Verbesserung hat. Dies kann in Gebäuden mit unterschiedlichen Nutzern, unter Zuziehung der DIN 4109 (Schallschutz) zu massiven Problemen führen.
